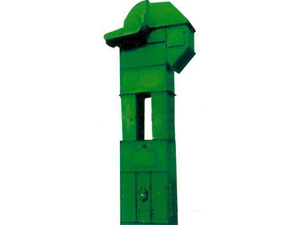

NE系列板链斗式提升机

NE系列板链斗式提升机

NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、块状、磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。本系列提升机规格多(NE15~NE800共11种),提升量广;且产能高,能耗较低,可逐步代替其他类型提升机。采用全封闭式机壳,链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。
产地:中国>河北>沧州>泊头市
供应商:泊头市诺和环保设备有限公司
电话:0317-8315225 传真:0317-8315251

NE系列板链斗式提升机详细介绍

NE系列板链斗式提升机产品概述:
NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、块状、磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板链斗式提升机是引进国外先进技术研制的新型提升产品;NE系列板链式斗式提升机应用于各工业国家,由于节能高效,NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准(JB3926-85)。NE型板链斗式提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。
NE系列板链斗式提升机工作原理:
NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种),提升量广;且产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封闭式机壳,链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。


NE系列板链斗式提升机主要结构:
NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30及以下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左装和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。



NE系列板链斗式提升机主要部件特点:
1.上部装置:安装有轨道(双排道),防止链条摆动;逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。
3.下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
5.板链:链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;b 、采用较低的链速度(o.5米/秒);c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。



NE系列板链斗式提升机主要特点:
1.密封性好,环境污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性;密封性好,环境污染少。
5.结构钢型好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格,提升量范围为15~800m3/h。
8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

NE系列板链斗式提升机技术参数表:

型 号

提升量(平方米/小时)

物料最大块度

占百分比 %

10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110

斗式提升机种类分类:
斗式提升机作为一种常用的提升设备,在得到广泛应用的同时,根据不同行业的要求也有着非常清楚的分类,按照传动结构可以分为:
(1).TD系列斗式提升机
TD系列斗式提升机是一种国家标准的斗式提升机,该系列斗式提升机和D系列斗式提升机都是采用胶带传动来提升物料,两者没有本质的区别,D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来,其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机
TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
(3).NE系列斗式提升机
NE系列斗式提升机是一种新型的斗式提升机,其采用板链传动,区别于老型号TB系列板链斗式提升机,其命名方式采用提升量命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率,根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机
TB系列斗式提升机是一种较老型号的斗式提升机,其传动部分采用板链传动,现已经被NE系列斗式提升机产品替代。
(5).TG系列斗式提升机
TG系列斗式提升机是一种加强型胶带斗式提升机,其区别于TD系列斗式提升机,TG系列斗式提升机采用钢丝胶带作为传动带,其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上,又被称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机
常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等,其均为以上型号的不同叫法和演变形式。
