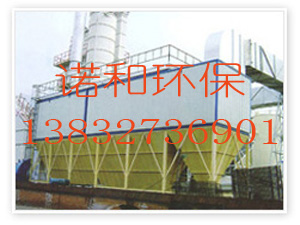

CNMC型布袋除尘器沥青混凝土行业专用

广泛适用于沥青混凝土行业、治金、化工、机械、有色铸造、矿山、水泥、电力、粮食加工等工况企业常温、高温含尘气体的净化回收利用等方面的应用设备，该设备近年来已在我国各省、市大量推广应用，并替代进口。

产地：河北省>泊头市供应商：诺和环保设备

技术咨询热线：

0317-8315225

传真：

0317-8315251

QQ：

2680390260

CNMC型布袋除尘器沥青混凝土行业专用详细内容介绍

CNMC 型沥青混凝土行业专用布袋除尘器

一、概述

CNMC 型逆流脉冲反吹 布袋除尘器 ，是引进国外新设备，新技术，通过消化改进的一种新型的 脉冲袋式除尘器 。它具有处理风量大、净化效率高、占地面积小、滤袋磨损小、使用寿命长、_换滤袋简单、维护方便等优点，清灰采用脉冲式逆流反吹清灰，其电气控制采用顺序控制器，性能可靠，可广泛适用于沥青混凝土行业、治金、化工、机械、有色铸造、矿山、水泥、电力、粮食加工等工况企业常温、高温含尘气体的净化回收利用等方面的应用设备，该设备近年来已在我国各省、市大量推广应用，并替代进口。

二、 布袋除尘器设备特点

    1 、该工艺采用脉冲反吹清灰方式。是当前我国清灰效果的一种，该设备上箱体分隔成十八个互不相通的小室，并与一个长文氏管相通，利用程控脉冲而达到清灰目的，在结构上取消了喷吹管和滤袋上端的小文氏管，结构简单、操作和维护方便。
    2、与国内其它 袋除尘器 比较，该设备具有处理风量大，系统阻力小的特点。适用范围广，（常温、高温含尘浓度<600g/立方米混合气体的净化回收处理）。
    3、分隔上中箱体的花板边压制成锥形孔，使之与滤袋形成光滑面接触，密封性好，减少孔边与滤袋的磨损。
    4、结构简单合理，占地面积小，可安装在室内外。用户可根据其生产工艺、处理风量大小、自选型号或并联组合（详见表一），并可根据需要提供碳钢或不锈钢材质除尘器。

三、 布袋除尘器的工作原理

含尘气体从进风口进入袋滤器，经滤袋外表面进行过滤，净化的气体从滤袋内部流向上部各小室，并通过长文氏管从出风口排出。吸附在滤袋外表面上的粉尘，当达到数值时，由程序控制定时进行脉冲喷吹，即高压空气喷向长文氏管的同时将已净化的空气反吹向滤袋内，形成较大的压差，将粉尘清扫下来，而达到清灰目的，并使整个设备及系统阻力保持稳定，反吹下来的粉尘落到下箱体底部由螺旋输送机排出回收。

主要技术性能参数

序号	名称	单位	型号
序号	名称	单位	CNMC -10/90	CNMC -14/126	CNMC -26/260	CNMC -30/300	CNMC -36/360	CNMC -56/560
1	处理风量	米 ³ / 时	10000	19100	28000	46000	55000	85600
2	过滤面积	米 ²	153	214	422	510	612	952
3	过滤风速	米/分	1.0-2
4	滤袋规格	毫米	Φ200×2700
5	滤袋材质		美塔斯针刺毡
6	处理气体温度	℃	高温<260
7	滤袋数量	条	90	126	260	300	360	560
8	电磁阀数量	个	10	14	26	30	36	56
9	脉冲控制仪	台	1	1	1	1	1	1
10	入口含尘浓度	克/米 ²	<600
11	出口含尘浓度	毫克/米 ²	<50
12	设备阻力	毫米水柱	120 ～150
13	设备_压	"	±400
14	压缩空气耗量	米 ³ / 分	0.96	1.34	1.60	1.80	2.20	3.36
15	喷吹周期	秒	60	60	90	90	90	140
16	压缩空气压力	公斤/厘米	3 ～5
17	配沥青拌和机	吨/小时	15	30	80	120	160	240
18	电机功率	千瓦	3	3	4	4	5	6
19	外形尺寸长×宽×高	毫米	2800×2875 ×7392	3800×2875 ×7392	6700×3300 ×7000	7700×3300 ×7000	9200×3300 ×7000	14308×3300 ×7000
20	设备总重量	吨	5.4	7.5	16.2	18.6	22	29.5
说明:本表提供的技术参数是在沥青混凝土拌合机烟气治理的工况下确定,其他选用应根据粉尘性质予以修正. 我厂还可根据用户的不同烟气处理量和安装位置空间情况另行设计制造特殊规格的除尘器及除尘系统.
