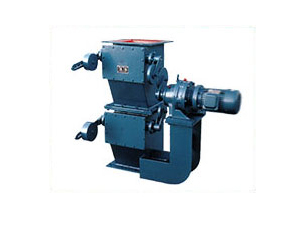

双层单门电动锁风翻板阀

双层单门电动锁风翻板阀板有两个密封面,较为常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式插板阀的闸板可以做成一个整体，叫做刚性闸板。

产地：河北省>泊头市供应商：诺和环保设备

技术咨询热线：

0317-8315225

传真：

0317-8315251

QQ：

2680390260

双层单门电动锁风翻板阀详细内容介绍

双层单门电动锁风翻板阀板有两个密封面,较为常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式插板阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以_其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板插板阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来_密封面的密封,这_是自密封.大部分插板阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以_密封面的密封性。

A	B	C	A1	B1	C1	H	L	N-φ	卸灰能力（Discharging Capacity) (M3/n)	开启频率（Start Frequency） (次/分)	工作温度（Work temperature）	减速电机型号（Speed-down motor model）	电机功率（Moror power）	重量（Weight）
φ300	φ260	φ200	290	250	200	680	1540	8-φ13	12	17	≤350℃	XWD3-59	0.55-6	124
φ320	φ280	φ220	310	270	220	680	1690		14	17		XWD3-59	0.55-6	162
φ340	φ300	φ240	330	290	240	680	1710		17	17		XWD3-59	0.75-6	216
φ360	φ320	φ260	350	310	260	860	1840		19	17		XWD3-59	0.75-6	288
φ380	φ340	φ280	380	330	280	860	2010	8-φ18	20	12		XWD3-71	0.75-6	423
φ400	φ360	φ300	400	350	300	860	2030		23	12		XWD3-71	1.1-6	552
φ420	φ380	φ320	420	370	320	1000	2280		25	12		XWD3-71	1.1-6	773
φ440	φ400	φ340	440	390	340	1000	2310		28	12		XWD3-71	1.1-6	1037
φ500	φ460	φ400	510	150	400	1100	2370		35	12		XWD4-71	1.5-6	1260
φ610	φ560	φ480	600	550	480	1200	2470	16-φ18	50	12		XWD4-71	1.5-6	1420
φ660	φ610	φ500	660	610	500	1200	2480		52	8		XWED53-121	1.1-6	1638
φ670	φ620	φ540	670	620	540	1200	2620		55	8		XWED53-121	1.1-6	1894
φ740	φ680	φ600	730	680	600	1200	2620		60	8		XWED64-121	1.5-6	2458
