山东家具厂布袋除尘器设备安装实例-诺和环保设备

1 、依据贵公司提供的场地空间，诺和公司采用_的技术工艺设计，使设备布景协调、整齐、美观，便于操作、维修，充分体现工艺流程的合理性，满足品质要求；

2 、 设备设计及选型兼顾通用性和_性，确保布袋除尘器设备工艺及各项技术参数的实现，_布袋除尘器设备使用运行安全、可靠；

3 、 系统运行灵活、管理方便、维修简单，诺和公司尽量考虑布袋除尘器设备操作的自动化，减少工作人员的操作劳动强度。

4 、 尽量采取措施，减小对操作人员周围环境的影响，合理控制噪声、气味，妥善处置工作过程中遗留下来的固体废弃物，避免二次污染。

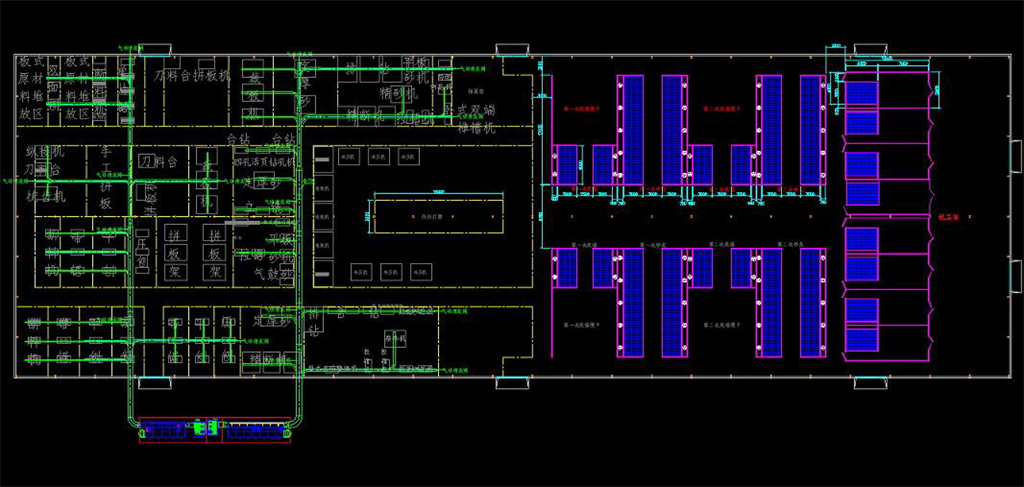

家具厂布袋除尘器设备布置图纸

 设计方案： 木工作业在生产过程中会产生很多大小不一的粉尘，其粉尘主要来源于锯、钻、砂光、砂带等加工作业，此类粉尘浓度较大，对人体健康造成危害；为了_生产操作环境，因此有必要对其进行集中收集。

 ①根据厂方提供数据，二课一楼设计采用一套80HP除尘系统进行吸尘；

 ②根据厂方提供数据，三课一楼设计采用二套80HP除尘系统进行吸尘；

 ③根据厂方提供数据，四课一楼设计采用一套120HP除尘系统、一套150HP除尘系统进行吸尘；

工艺流程：

   ① 开启木工机械，电源联动在木工机器上的气动截流阀自动开启；

 ②依次开启控制箱电源开关、风机启动开关，电源指示灯亮，风机运行指示灯亮；

 ③在低噪音离心专用风机离心引力的作用下，粉尘、木屑通过风口经截流阀进入吸尘支管汇流入吸尘主管；

④ 粉尘、木屑在风机叶轮离心力的作用下进入到气箱脉冲袋式除尘器内，在布袋的阻力作用下，跌落在锥形漏斗内，空气流则由滤布纤维缝隙中排放，从而达到除尘环保的目的；

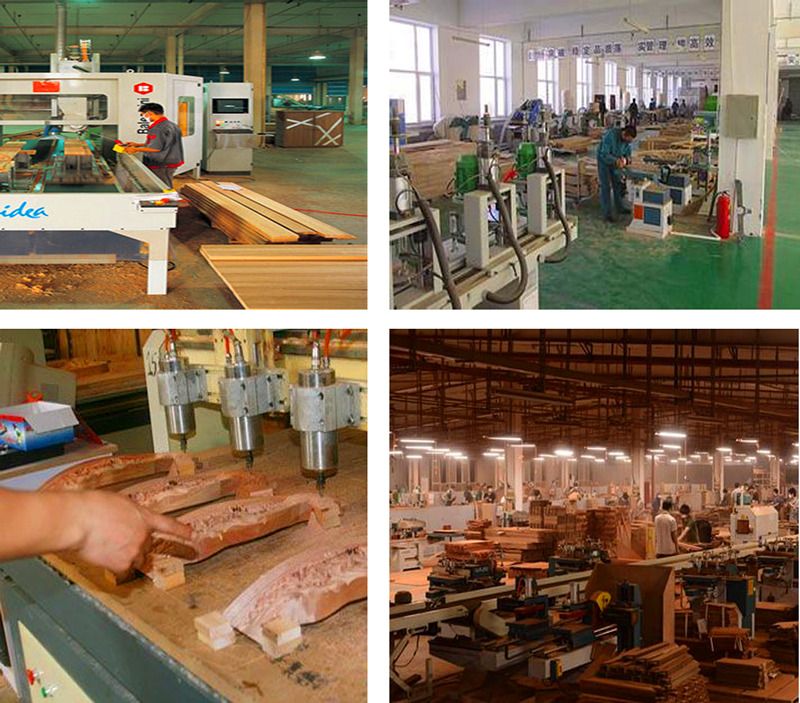

安装了布袋除尘器设备的生产车间图片

 _终效果：

      把大量的木屑、粉尘集中处理，__了车间的生产环境，将危害员工的身体健康及污染周边工作、生活环境的污染源除掉。

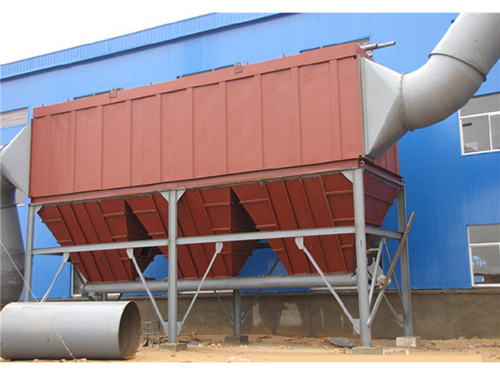

安装完成后的除尘器整机图片
