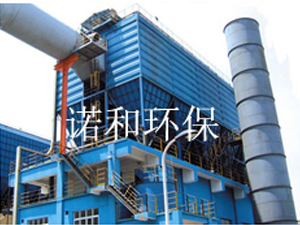

GMC型高温脉冲布袋除尘器
GMC型高温脉冲布袋除尘器详细内容介绍
一、概述
GMC型脉冲袋式除尘器
是泊头诺和环保设备有限公司引进、消化、吸收德国具有上世纪九十年代_技术，并结合中国特点，自行研制出来的一种新型收尘器。脉冲袋式除尘器类型收尘器是采用高压（0.5~0.4MPa）大流量脉冲阀逐条除尘滤袋喷吹清灰的技术。能够从大量细粉尘（颗粒
£
5μm，含量
³
70%以上）的气体中，把99.9%以上的粉尘收集下来。其在水泥行业对立窑、烘干机、熟料冷却机等的废气除尘中都能稳定的运行，且排放浓度低于100mg/Nm
3
。该类型收尘器具有国内_水平。目前在新的环保条件下，不仅广泛用于水泥厂的粉尘治理，而且广泛用于非金属矿微粉深加工领域，在电力、化工、冶金、钢铁等行业也有较好的应用前景。
二、构造及工作原理
1、
脉冲袋式除尘器
结构 该设备主要有以下部分组成：
（1）箱体：包括袋室、预收尘室、净气室、多孔板、除尘布袋、滤袋骨架。箱体设计耐压9000Pa。
（2）喷吹系统：主气管、喷吹管、脉冲阀、控制仪。
（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。 脉冲袋式除尘器本体为全刚结构设计，花板用冷冲压型工艺，既增加强度又能_设备质量。本型号脉冲袋式尘器除处理常温气体外，其结构形式也适合处理高温气体，此时外壳如需保温可采用LBY型轻质岩棉板双层保温，外壳采用δ=0.5mm镀锌板保护，并采用抽拉铆钉新工艺安装，并根据使用环境选用不同的滤料及过滤风速。
2、工作原理 含尘气体进入收尘器已扩大的灰斗进行预收尘，通过导流板均布于各条除尘滤袋之间，粉尘阻留于滤袋外表面，为使设备阻力不_1200Pa，高压气体经电磁阀产生脉喷，使气包内压缩空气（0.5~0.7MPa)，由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入除尘布袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。使用微机自动控制装置，根据粉尘随意调整清灰周期和脉喷时间，使收尘器在指定范围内运行。
2、选型参数及选型原则
（1）脉冲袋式除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技术性能表中的数值为原则，其相对应的脉冲袋除尘器型号，即为所需要的脉冲除尘器型号，采用的除尘滤袋根据入口浓度、气体温度、湿度含量确定。
（2）表中的耗气量为工厂集中供气的情况，如单独使用空气机时，实际的耗气量要增大到表中数值的1.5倍。
（3）压缩空气耗气量栏中，所提出的耗气量为该型号设备的耗气量。
3、设备外形及基础见附图，我厂还可根据用户场地情况设计符合用户要求的收尘器。
GMC型高温脉冲袋式收尘器技术性能表
|
|
GMC60-2 |
GMC60-3 |
GMC60-4 |
GMC60-5 |
GMC70-5 |
|
处理风量m 3 /h |
10000～16000 |
15000～25000 |
20000～33000 |
26000～41000 |
32000～48000 |
|
总过滤面积m 2 |
184 |
267 |
368 |
459 |
536 |
|
过滤风速m/min |
0.91～1.45 |
0.91～1.45 |
0.91～1.51 |
0.91～1.49 |
0.94～1.49 |
|
滤袋数量（条） |
120 |
180 |
240 |
300 |
350 |
|
阻力Pa |
≤1200 |
||||
|
入口浓度g/m 3 n |
≤200 |
||||
|
出口浓度mg/m 3 n |
≤60 |
||||
|
喷吹压力(MPa) |
0.5-0.7 |
||||
|
承受压力Pa |
9000 |
||||
|
脉冲阀数量 |
10 |
15 |
20 |
25 |
25 |
|
耗气量m 3 /min |
0.65 |
1.01 |
1.37 |
1.73 |
2.09 |
|
保温面积m 2 |
44 |
50 |
82 |
96 |
112 |
|
设备重量 kg |
6600 |
8250 |
10500 |
13250 |
15500 |
|
所耗功率（KW） |
2.2 |
2.2 |
5.2 |
5.2 |
5.2 |
注：
⒈表中设备重量不含爬梯用户自备；
⒉设备支腿安装高度如有特殊要求，定货时须说明；
⒊所耗功率不含压缩空气耗电。
GMC型高温脉冲袋式收尘器技术性能表
|
|
GMC70-6 |
GMC70-7 |
GMC70-8 |
GMC60-2×5 |
GMC70-2×5 |
|
处理风量m 3 /h |
38000-57000 |
44000-67000 |
51000-77000 |
55000-82000 |
64000-96000 |
|
总过滤面积m 2 |
643 |
750 |
857 |
918 |
1070 |
|
过滤风速m/min |
1.00-1.49 |
0.98-1.48 |
0.99-1.50 |
1.00-1.49 |
|
|
滤袋数量（条） |
420 |
490 |
560 |
600 |
700 |
|
阻力Pa |
≤1200 |
||||
|
入口浓度g/m 3 n |
≤200 |
||||
|
出口浓度mg/m 3 n |
≤60 |
||||
|
喷吹压力(MPa) |
0.5-0.7 |
||||
|
承受压力Pa |
9000 |
||||
|
脉冲阀数量 |
30 |
35 |
40 |
50 |
50 |
|
耗气量m 3 /min |
2.08 |
2.10 |
2.10 |
2.10 |
2.10 |
|
保温面积m 2 |
125 |
138 |
153 |
185 |
210 |
|
设备重量 kg |
17500 |
20500 |
23500 |
25500 |
29800 |
|
所耗功率（KW） |
5.2 |
8.1 |
9.7 |
10.4 |
10.4 |
注：
⒈
表中设备重量不含爬梯用户自备；
⒉
设备支腿安装高度如有特殊要求，定货时须说明；
⒊
所耗功率不含压缩空气耗电。
