除尘器卸料系统大汇总 - 诺和环保设备

工业用除尘设备卸料系统比较广泛，品种多样，要根据客户的具体要求来选择卸料工具。给除尘器设备灰斗下方卸灰装置细分归类的几种。有（手动插板阀、气动插板阀、电动插板阀、星型卸料器、电动锁气器、重锤翻板阀、气动翻板阀、电动翻板阀）。

1、手动插板阀



手动插板阀工作原理：插板阀闸门是有手转动手轮顺时针或逆时针转动，联动丝杠转动把闸门提起或关闭。取得料仓放料或封料作用。

2、气动插板阀

气动插板阀工作原理：插板阀开闭动作使用气缸驱动闸板，气缸的伸缩开闭使用电磁阀控制，当气缸后阀腔有高强的压缩空气时驱动气缸阀芯向前推进把闸板关闭，起到封料作用。当前阀腔有高强压缩空气时驱动阀芯向后推进把闸板打开，起到开启放料作用。

3、电动插板阀

电动插板阀工作原理：插板阀开启关闭是由电机驱动来实现，当想放料时扭动电源开光电机逆时针转动，电机联动丝杆转动，闸板缓缓提起打开放料。当闸板_打开触碰到行程开关断开电源电机停止转动。当想关闭封料时扭动电源开关反方向，电机顺时针转动。电机联动丝杠转动，闸板缓缓落下关闭闸门起到封料作用。当闸板_关闭时闸板触碰到行程开关断开电源电机停止转动。插板阀_是这样通过电机完成通过工作。电动插板阀也可以实现时间控制开启关闭。

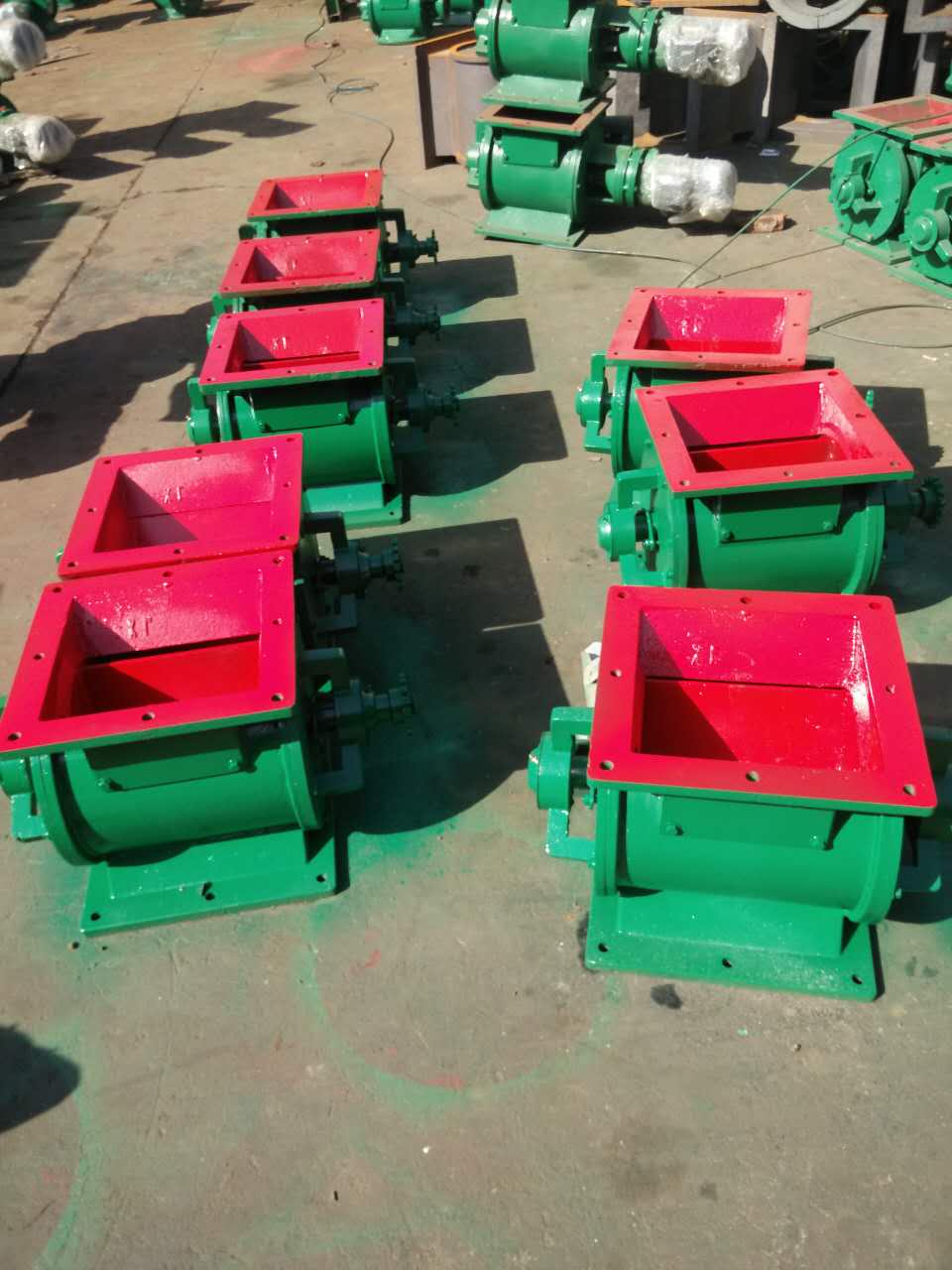

4、刚性叶轮给料机



刚性叶轮给料机工作原理：叶轮给料机是靠电机驱动传给减速机降速，壳体内的叶轮转子转动，由于叶片间隔中有物料，由叶轮波动轮回把料转动出料口，由物料的自重落入输灰清灰系统。叶轮给料机的要求每分钟转数不要够高，否则物料来不及沉降又转回料仓了。

5、重锤翻板阀

重锤翻板阀工作原理：重锤翻板卸料阀卸料动作是靠重锤杠杆平衡原理卸料，当料仓物料寄存的重量_出重锤重量时，翻板阀阀瓣翻起打开，物料落入输送系统或料池。当料仓物料卸载的重量低于重锤，阀瓣自动关闭，又起到封料锁气作用。

6、气动翻板阀

气动翻板阀工作原理：翻板卸料阀是有气动驱动开启和关闭，气缸是有电磁阀控制，当电磁阀A触点有电打开A管道，压缩空气出来通过管道去向气缸后部，推动阀芯打开翻板阀阀瓣，开始放料。封料时：电磁阀B触点通电B管道压缩空气出来顺管道去向气缸前端，把阀芯推向后方阀瓣关闭翻板阀。翻板卸料阀锁气和锁风也是靠料封锁气。

7、电动翻板阀

电动翻板阀工作原理：翻板阀开启关闭动作是靠电机驱动，电机头部有个偏心轮，当电机转动时偏心轮也转动，偏心轮压起阀瓣联动杆，联动杆运动把翻板打开卸料，当电机每转一圈，阀瓣_会打开关闭一次，不断的连续工作把料卸完。电机转动可以手动控制，也可以时间控制间断运行，可以满足你卸料需求。

除尘器设备灰斗下方卸灰装置安装顺序：先装插板阀、再装（刚性叶轮给料机或电动锁气器）、翻板阀也可以代替刚性叶轮给料机。

锁气卸灰装置主要用于：布袋除尘器、脉冲除尘器、滤筒除尘器灰斗下方，可以卸粉煤灰、水泥、锯末、粉尘或小颗粒料等。
