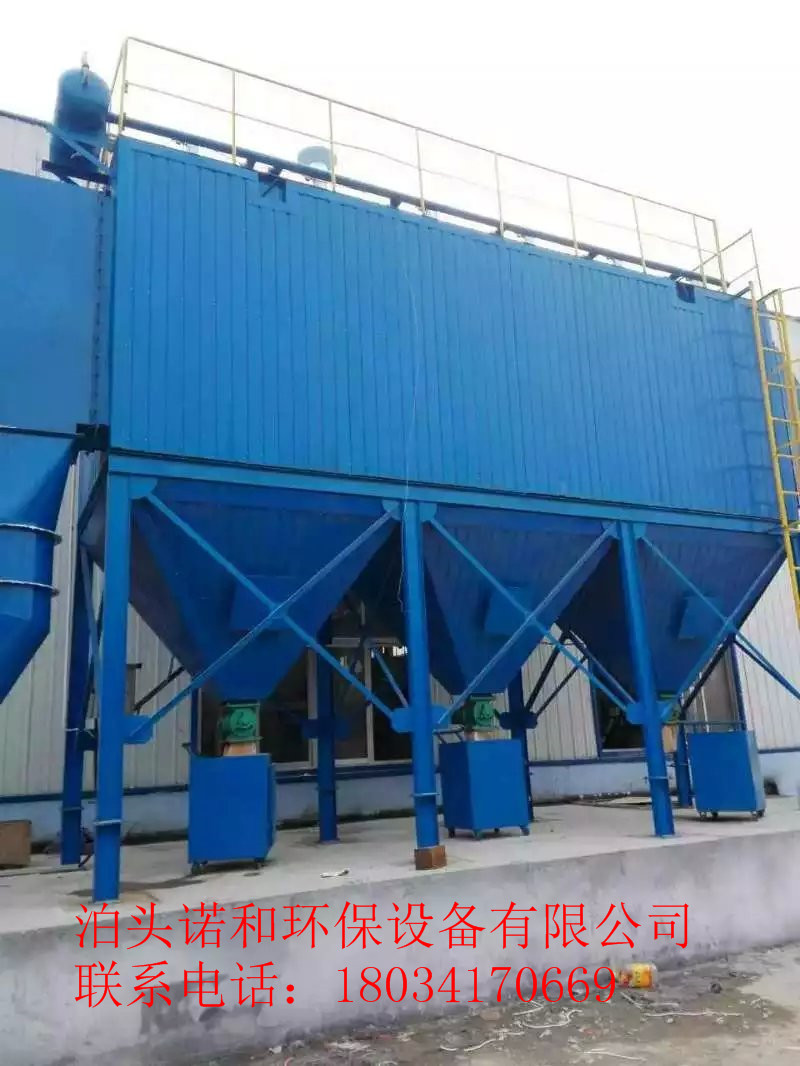

复合肥布袋除尘器设计方案 - 诺和环保设备

复合肥布袋除尘器设计原则：
结合复合肥生产实际工况条件下的高湿含尘气体，粉尘容易受潮等情况，通过对设备的技术创新及关键技术处理方案的改造，_布袋除尘器在高湿含尘烟气工况条件下长期可靠稳定的运行，避免粉尘水解现象的发生造成除尘器糊袋。有效防止粉尘粘结造成输灰、卸灰系统不能正常的运行及管道积灰严重情况的发生，同时可实现在不停车的情况下对除尘器进行检修、配件_换作业，减少布袋除尘器的的停车率。
 复合肥布袋除尘系统各项技术指标：
1．粉尘捕集率：＞98% （车间内无飞尘，生产环境得到__。）
2．粉尘排放浓度：≤30mg/Nm3 （_符合或__排放标准）
3．能耗指标：约增加10%能耗 （布袋除尘器风机要求风压高，电机功率稍大。）
4．粉尘回收量：8-10吨/天 （可直接回料造粒或用做生产冲施肥的原料）
5．节省清理费用：6-8万/年 （沉降室15天清理一次，每次清理约4000元。）
6．生产线停车率：减少60% （不清理沉降室，不停机检修可大大降低停车率）
7．年生产能力：提高10-15% （综合各方面因素可有效提高生产线产能）
 复合肥布袋除尘系统的整体设计思路：
1、工艺流程：复合肥原料在造粒机内通过蒸气团聚成粒后，湿物料在皮带运输机上冷却硬化后，再进入1#烘干机干燥脱水。烘干后的物料进入_冷却滚筒进行自然冷却，然后由提升机提升至二楼进行筛分，筛分后的大颗粒经破碎后与筛下细料一道返回造粒机再造粒。合格的颗粒再进入二级冷却滚筒进行冷却，然后再由提升机提升至二楼进行精筛分，筛分后的合格颗粒经防潮、防结块的包膜处理后经风冷进入成品皮带计量包装。
2、布袋除尘系统设计：结合该生产线实际工况条件和同级生产线的烘干机、冷却机尾气实测数据，考虑到整条生产系统中要_烘干机、冷却滚筒的排风量需求，尽量减少通风管道给系统带来的分风不均的问题，采用烘干机尾气采用两级过滤的布袋除尘器（1#除尘器）来处理， 1#冷却滚筒和2#冷却滚筒合并用一台布袋除尘器（2#除尘器）来处理，二楼平板振动筛、破碎机及各皮带机转运尘点的含尘气体集中到一起用一台布袋除尘器（3#除尘器）来处理。
 复合肥布袋除尘器设计关键技术处理：
烘干机高温含尘尾气布袋除尘器系统特点：
1）由于复合肥系统中烘干机尾气为高湿含尘气体，且粉尘浓度高，因此在除尘系统中，采用双管加热型旋风除尘器进行_除尘，大颗粒粉尘在离心力的作用下可以除掉60-70%左右的粉尘，然后再进入布袋除尘器进行精细过滤。
2)在进入旋风除尘器前的主烟气管道上增设混风阀，混风阀管道连接在热风炉高温气体主管上，用于在烟气量度低于露点温度时开启掺混热风，给烟气加温，此装置只在特定工况条件下使用。
复合肥布袋除尘器的保温及加热功能：
为避免除尘器外界环境温度降低及长时间停车时布袋除尘器内温度降低。残留在除尘器滤袋表面及灰斗壁上的粉尘吸潮水解，在除尘器灰斗及箱体的四壁增设蒸气加热盘管，用以提高除尘器内部的温度，避免粉尘粘结糊袋，除尘器及进风管道用10cm岩棉做保温处理。
复合肥布袋除尘器滤料及加工工艺的选择：
根据我公司以往的设计经验在选择涤纶针刺毡滤料的同时要对滤料做PTFE微孔覆膜处理，这是目前__的滤料后处理技术，覆膜后大部分粉尘被截留在滤袋膜层表面，不容易粘结堵塞滤袋，同时具有易清灰、拒水防油、耐酸碱腐蚀的功能。（注：PTFE——化学名称：聚四氟乙烯，是迄今为止__的“纤维_”，耐湿性≤30%同时具有非常优异的化学稳定性，能耐酸碱、抗氧化、具有_的耐气候性。）除尘布袋采用_的_声波热熔滤袋制作工艺，能够解决传统三针六线缝制滤袋受缝纫线材质及工艺限制，在有酸碱腐蚀环境中长进间使用不耐用开线的弊端。采用该工艺可提高滤袋的使用寿命。
复合肥布袋器防堵塞输灰、卸灰系统的设计：
复合肥粉尘非常容易吸潮、粘结，常规螺旋输送机在使用时会把粉尘挤压粘结在螺旋壁上形成非常致密的灰层，而且越积越厚，螺旋叶片磨损严重，电机负荷大。因此我公司对螺旋输送机进行了多方面的技术改进，以适应复合肥粉尘的顺畅输送。复合肥布袋除尘器管道及灰斗的防积灰设计：
我公司在同行业中率先使用了_的电磁气动落灰器，通过在主管道上每间隔5-6米设置一个电磁气动敲击锤，工作时可通过专用控制系统，由远及近依次启动敲击锤，将粘结在管道上的积灰震落，在高负压、高风速（管道风速18-20米/秒）的作用下可将震落的粉尘抽走，这样_可有效解决粉体物料生产过程中的粘壁、挂料、堵塞、架桥等情况且对料仓无损伤和变形。灰斗壁上的粉尘粘结问题也可以通过该电磁气动落粉装置一同解决。
新型防堵塞易清理输灰、卸灰系统：
1)将螺旋输灰机整合在灰斗内部，由于灰斗是密闭的，且灰斗外表面有蒸气盘管加热装置，因此残留在灰斗底部的粉尘不易吸潮形成板结。
2)灰斗下部采用法兰连接，一旦灰斗内粉尘板结磨损螺旋叶片时，可以很方便的拆开灰斗底盖进行清理。卸灰阀也采用了带检查门的设计，可以方便的清埋V型料槽内粘结的粉尘。
离线清灰及不停机检修技术的设计：
离线清灰技术：是把除尘器分为若干个独立的室，在每个单元仓室出风口设置气动离线阀，要清灰时通过PLC自动控制关闭当前仓室的离线阀，使整个清灰过程不受上升气流的干扰，加速粉尘降落，减少粉尘二次吸附，使除尘器清灰__。
不停机检修技术：是离线清灰技术的功能延伸，需要不停机检修时通过手动控制气动离线阀和进风口调风蝶阀，使单个仓室处于离线无负压状态，而其它室正常工作，这样_可以不停机检修或_换配件了。
诺和环保在复合肥布袋除尘器不断研发新技术，让复合肥企业环境得到了有效治理，粉尘实现在再回收利用节约原料成本，为企业获得了双丰收。诺和环保复合肥布袋除尘器，在复合肥生产领域里实现了一系列的新技术上的突破，成功的觖决了复合肥粉尘容易粘结、堵塞卸灰系统的问题。同时也标志着金珠环保将会为复合肥企业粉尘回收做出_大贡献，在布袋除尘器技术上又上了一个新台阶，同时证明金珠环保有能力，有实力，有信心为复合肥生产企业提供好的产品，和好的技术，好的服务。让用户用着放心的布袋除尘器。
