袋式除尘器结构有哪些 - 诺和环保设备

一、袋式除尘器框架

袋式除尘器的框架由梁、柱、斜撑等组成,框架设计的要点在于要有足够的强度和刚度支得箱体、灰重及维护检修时的活动荷载,并防范遇到特殊情况如地震、风、雪等灾害的损坏。

二、袋式除尘器箱体

袋式除尘器的箱体分为滤袋室和洁净室两大部分两室由花板隔开在箱体设计中主要是确定壁板和花板。

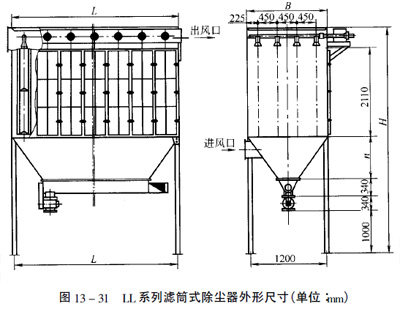

箱体外形有各种形状,如圆形,方形、长方形,其典型箱体外形如图1-3所示,除尘器的不同形状是由除尘工艺条件和除尘器大小决定的,其中以长方形居多。
三、袋式除尘器清灰装置

不同除尘器的主要区别在清灰装置。各种清灰装置将在本章后面各节详述。

四、袋式除尘器滤袋

1.常用滤袋形式

滤袋是将纤维织制滤料采用缝细或热熔等方式制作而成的柔性过滤元件,也是袋式除尘器zui常用的过滤元件,袋式除尘器的工作温度,除尘效率以及滤袋使用寿命主要是由滤料特性决定的。内滤式圆袋内滤式圆袋一般采用机织无缝圆筒布,也可采用平幅滤料缝制或热熔黏合,圆袋直径通常为130~300mm,袋长一般为2~10m,zui图13除尘器典型箱体外形长12m。

(2)外滤式圆袋 外滤式圆袋一般采用平幅滤料缝制或热熔黏合,圆袋直径可为480~200mm,zui常用的为4115~160mm,袋长一般为2~6m,zui长达8m。

(3)外滤异形袋除圆袋之外的各种形状的过滤袋都称为异形袋,如扁袋,腰圆形袋、菱形袋,梯形袋等,这些滤袋都是外滤式,故称为外滤式异形袋。

2.滤袋的材料

滤袋的材料取决于处理气体的温度、气体的酸碱度、尺寸稳定性、透气性以及滤袋的使用寿命等。滤袋的寿命与使用条件和材料有关,短者几个月,长者几年滤袋一般采用天ran纤维棉、动物纤维的羊毛,化学纤维的尼龙(聚胺类),涤纶(聚酯类),聚丙烯丝(聚丙烯类)、聚四氟乙烯(聚四乙烯类),无机纤维的玻璃纤维、石墨纤维等材料。

3.滤布的编织方法
