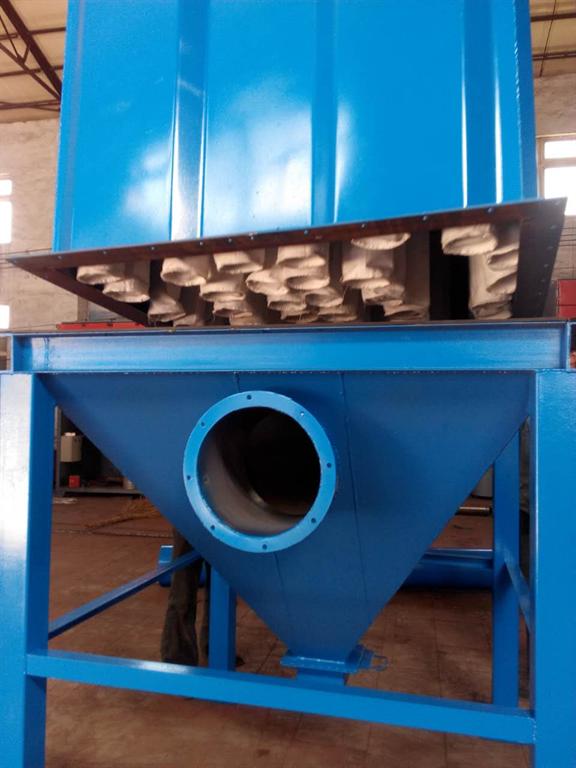

同样的过滤面积可以设计成小滤袋室小灰斗，而室数多;也可设计成大室大灰斗，而室数少;采取哪种方案现在不予讨论。灰斗尺寸较大时，斗内应设导流板，即使进入灰斗上部的带尘气体通过导流板较均匀地进入滤袋式箱体(脉工)或布袋(反吹风式)中，导流板的结构要简单，斗内焊接量要减少。

　　灰斗设计成正方形或近似正方形为宜，一般上口尺寸为3♥左右时，壁板厚采用4-5♥♥，如上口尺寸为5♥左右时，壁板厚采用6-8♥♥。考虑到磨损及腐蚀,太薄会影响使用寿命，灰斗外壁有环向加劲，用槽钢或角钢制作，环向加劲之间还有竖向加劲，用角钢或扁钢制作，斗壁薄则加劲密，斗壁厚加劲可以稀一些。须根据除尘器灰斗的大小及灰的比重计算确定。灰斗上口尺寸大于5♥，高度也大于5♥的灰斗有时在斗内增设几层支撑，支撑用圆钢管制作。
一般灰斗壁板上口的直段较小，下面的斜壁段很长,而且是悬空的,要考虑其刚度，过长时可将灰斗分节，以利制造、运输、安装节与节之间用法兰连接，法兰可用角钢制作。

　　灰斗上一般有许多配件，有振动器、料位器、检修人孔或空气炮，一般都在灰斗的下方，灰斗下口连接卸灰阀，灰斗的斜壁与地面的夹角要大于斗内散状体的自然体止角，灰斗与下部钢架的立柱，可以有各种连接方法，有的立柱顶四周设大梁，灰斗上口的壁板直接焊接在大梁上，有的灰斗上口四角设支座，直接座在柱顶上。
