此车间内有一个焊接区， 8个工位，长度20米，和一个数控下料区，2个工位，长度8米，需要做焊接烟尘收集装置，吸气管道，粉尘过滤装置，将焊接烟尘收集净化达标后排入大气。

具体设计方案：在每个工位单独吸气，然后汇集到总管道，经风机进入过滤室，通过过滤器后排放到大气。

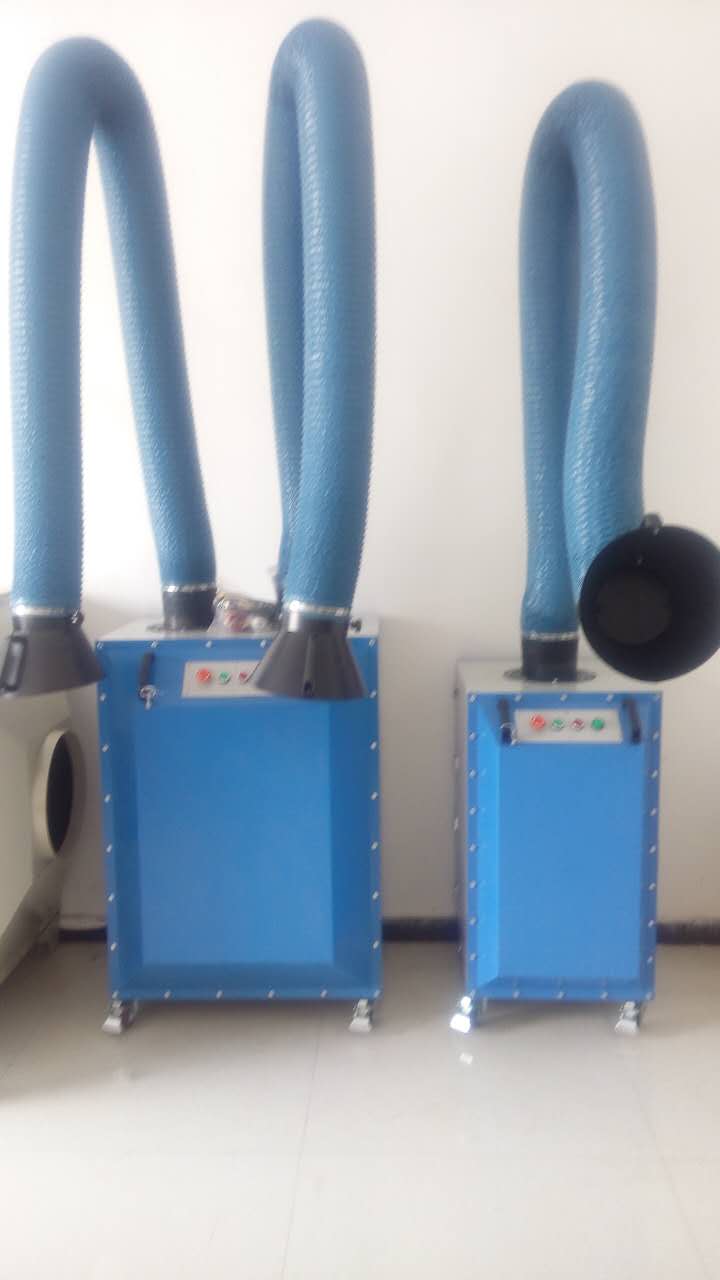

1.在焊接区的每个工位安装柔性吸气臂，管径为200mm，长度4米，吸气臂集气罩带手动风量调节阀，可根据现场情况调节风量大小，吸气罩口可以随吸气臂360度选转，使用_加的方便灵活。无论操作者位于吸气臂的_方位，都能将吸气罩放置到合适的吸收位置。

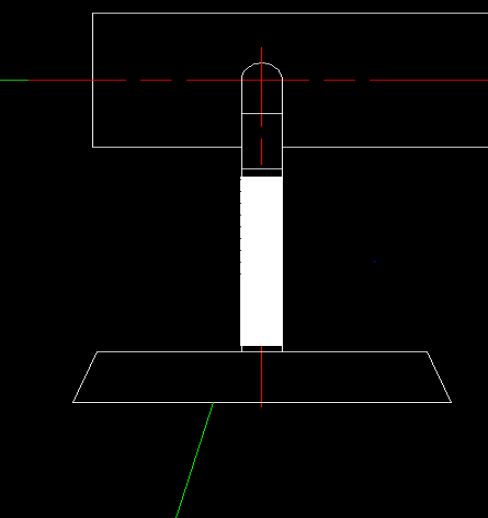

2.在数控下料区的每个工位安装软管和自制集气罩，集气罩随着龙门架移动，可以随时收集废气。

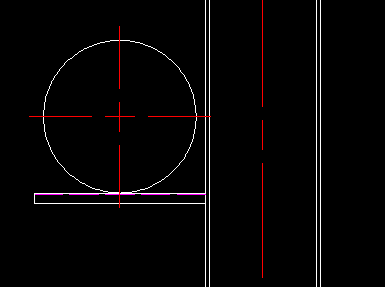

3.以车间立柱为支撑，设置收集烟尘总管道及支架。

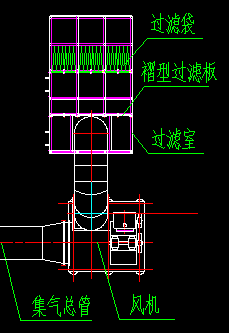

4.在收集烟气管道一侧设有离心通风机及过滤室气，排烟量为20000m³/h。过滤室设置两级过滤，_级过滤为G4级褶型式过滤板，_级为F6级过滤袋。过滤效率达到99%，经过滤室后排放的烟气达到排放标准。过滤室设有检修门，方便_换过滤板及过滤袋。
