直角脉冲阀概述及工作原理

来源:诺和环保设备 发布时间:2021/7/15 9:55:32

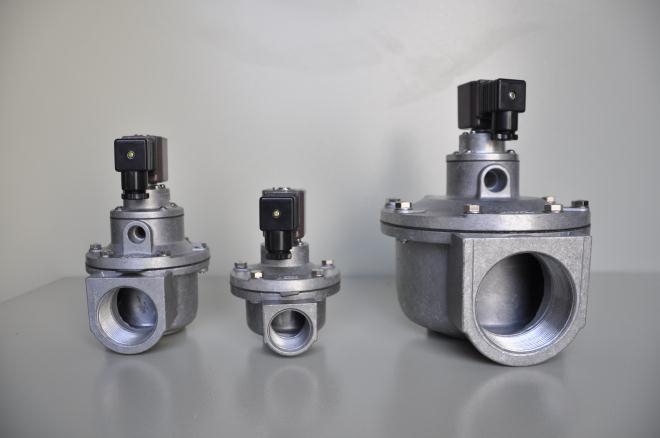

直角式脉冲阀-DMF-Z脉冲阀
直角式脉冲阀,DMF-Z脉冲阀,直角脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀。电磁脉冲阀:指将电磁阀、先导阀与脉冲阀组合在一起,直接受电信号控制的膜片阀。
产地:河北省>泊头市
供应商:诺和环保设备
技术咨询热线:
0317-8315225
传真:
0317-8315251
直角脉冲阀概述
直角脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀。电磁脉冲阀:指将电磁阀、先导阀与脉冲阀组合在一起,直接受电信号控制的膜片阀。
直角脉冲阀结构特点
直角脉冲阀的进、排气口,均采用专用螺母(采用铝合金或不锈钢材质) 和专用密封圈,在光滑的进、排气管外壁与阀体口端密封,结构简单、操作方便、密封可靠。脉冲阀进气口内结构与定位钢圈安装使用,可防止因惯性冲击而松动,同时可确保安装位置。不锈钢螺母在长时期使用后,仍能拆装方便。
直角脉冲阀工作原理
电磁脉冲阀由电磁先导头、 膜片和阀体组成, 膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。
电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开通道,脉冲阀进行喷吹。
电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。
直角脉冲阀安装说明
直角电磁脉冲阀,阀与气管连接,靠螺母压紧密封圈定位连接。在脉冲阀喷吹时,因压气流90度转弯惯性冲击,脉冲阀进气连接部位易松动、脱离。本安装结构在专用活接头或分气箱排气管与脉冲阀进气口连接部位, 设定位钢圈, 可完防止脉冲阀在喷吹时因惯性冲击而松动,并确保了安装位置。
直角电磁脉冲阀,采用H-D形式和H-S形式安装,安装维修只要操作各组件压紧螺母,可在水平方向前后移动操作,安装维修很方便。
直角电磁脉冲阀,采用 Z-S 形式安装时,脉冲阀排气口和箱壁连接器进气口连接的通气管旋入长度,不能大於 27 毫米,以便在维修换阀时,旋松各压紧螺母, 将通气管向箱壁连接器方向移动退出脉冲阀排气口,可将脉冲阀向上顺利卸掉 。安装维修很方便。

浏览更多关于直角式脉冲阀|DMF-Z脉冲阀的内容
